精密研磨系统

常用于心血管、神经介入、牙科等医疗器械的加工

               CAM.2 微型研磨加工中心                                         GT-9AC 高精度导丝研磨系统                                  TF-9DHD CNC 无心研磨系统

                    PK4 导丝检测系统                                                 全自动精密材料输送系统                                                GSR-6 导丝去毛刺系统

              CAM.3 微型研磨加工中心

CAM.2 微型研磨加工中心

先进、精度更高、效率更高的研磨加工中心。

被MPMN评为2004年百佳医疗产品之一。

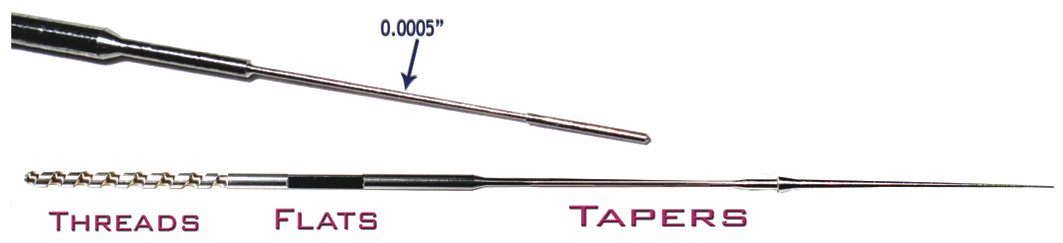

·  具有方形、锥形、线形、非线形、平板形和螺纹形的加工能力；

·  常用于生产心血管、神经介入及牙科等医疗器械，是医用导丝、牙科零件和小型精密零件的理想机器；

·  可对直径最小为0.01mm(0.0005")的工件进行成型加工；

·  材料处理系统无需传感器；

·  生产的部件具有良好的精度和可重复性，

   通过CNC修整系统、计算机界面和8轴运动控制器；

   可加工出各种形状；

·  花岗岩基座使设备非常稳定，

   并使热胀冷缩的影响降到最低。

·  可定制系统所有功能，将以前单独的功能整合到一起，为客户节省了时间、空间和生产成本。

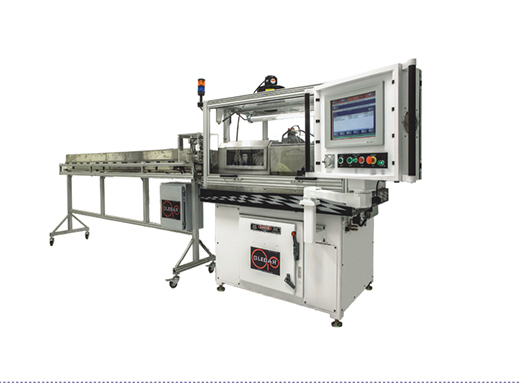

GT-9AC高精度导丝研磨系统

·  采用新的高速成像技术和1微米编码器;

·  丝材全程定位追踪，长度精确到1微米;

·  丝材位置在正常研磨速度下每0.006mm(0.00025")更新一次，更快的位置更新，可提供更好的长度精度和可重复性;

·  无固定的传感器或感应组，只需几秒即可更换线长或线轮;

·  高精度双支撑工作轮轴;

·  可使用TF-9BHD,TF-9CPG或TF-9DHD已有的工装;

·  1.5"-3"外轮廓研磨加工。

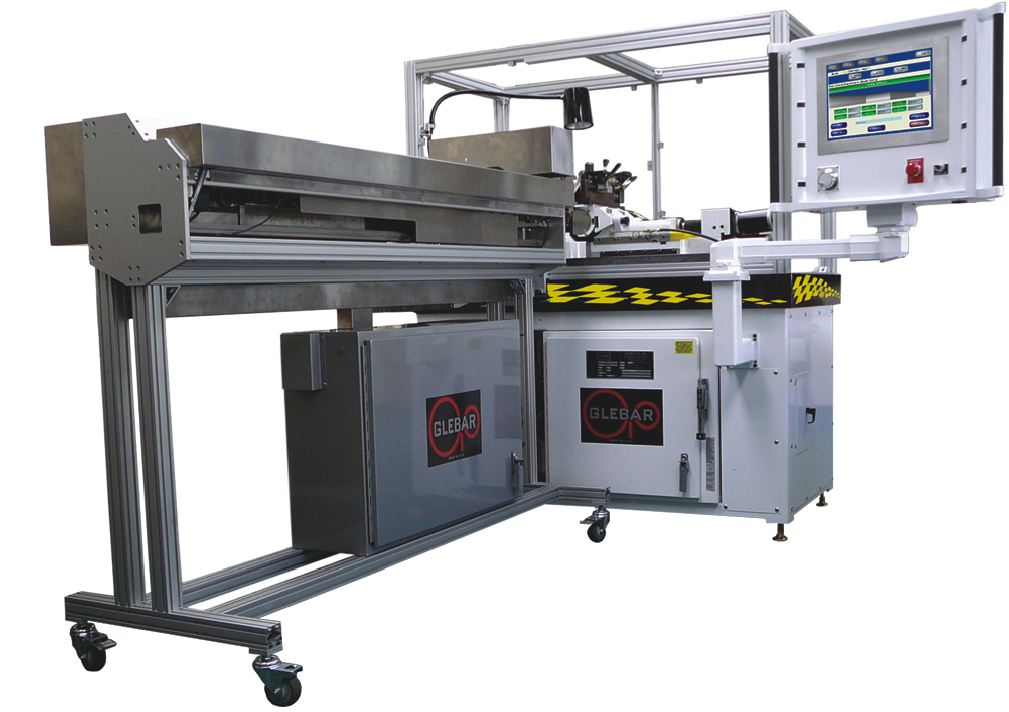

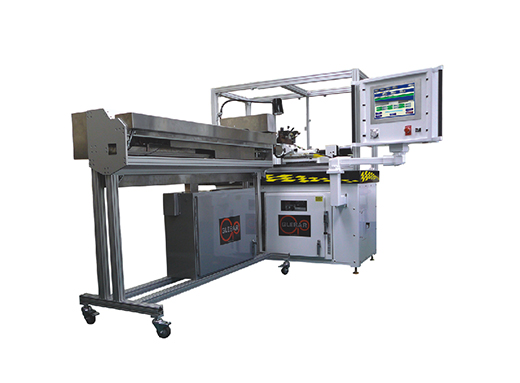

TF-9DHD CNC 无心研磨系统

·  手动TF-9BHD研磨设备的自动化版本，性价比更高；

·  占地面积小，15HP主轴电机；

·  最宽可以使用219mm(8-5/8")的工作轮，能够更快生产更多材料，表面处理更好，优于同类机器；

·  多功能计算机控制装置和全自动精密进料系统，使TF-9DHD成为更快的单锥度或多锥度导丝的生产设备；

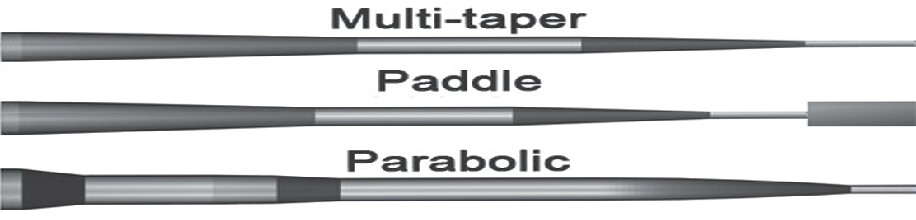

·  远端和近端传感器与计算机控制装置相连接，简化了生产锥形、浆形和抛物线导丝的设置过程。

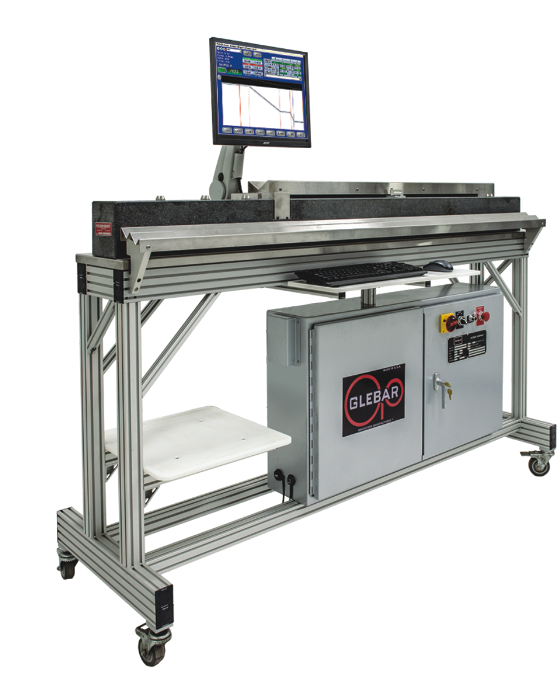

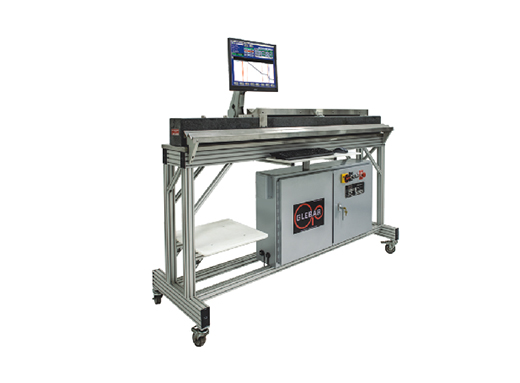

PK4导丝检测系统

·  适用于测量长度较长或一次测量多个短部件；

·  75mm/s（3"/秒）高速扫描；

·  非接触式微测，每秒10,000个读数，高速采样测量；

·  平滑线性电机，1μm(0.0004")光栅反馈；

·  优良热量和机械稳定性的特种花岗岩基座；

·  高精度线性电机，单次扫描可对1m(40")的长导丝做行程测量；

·  扫描范围：

·  最小可测直径为0.04mm(0.0016")；

·  最大可测直径为6mm(0.24")；

·  直径重复性：±0.06μm(±0.000002")；

·  长度可重复性：±0.007620mm(±0.000300")；

·  直径精度：±0.5μm(0.000002")；

·  直径分辨率：±0.01μm(0.0000004")；

·  人性化的操作界面，编程简单，操作容易；

·  自定义模板测量形状，如抛物线、弧线等；

·  支持英制单位和公制单位的任意组合。

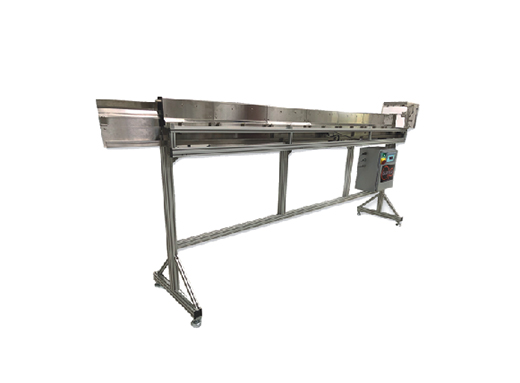

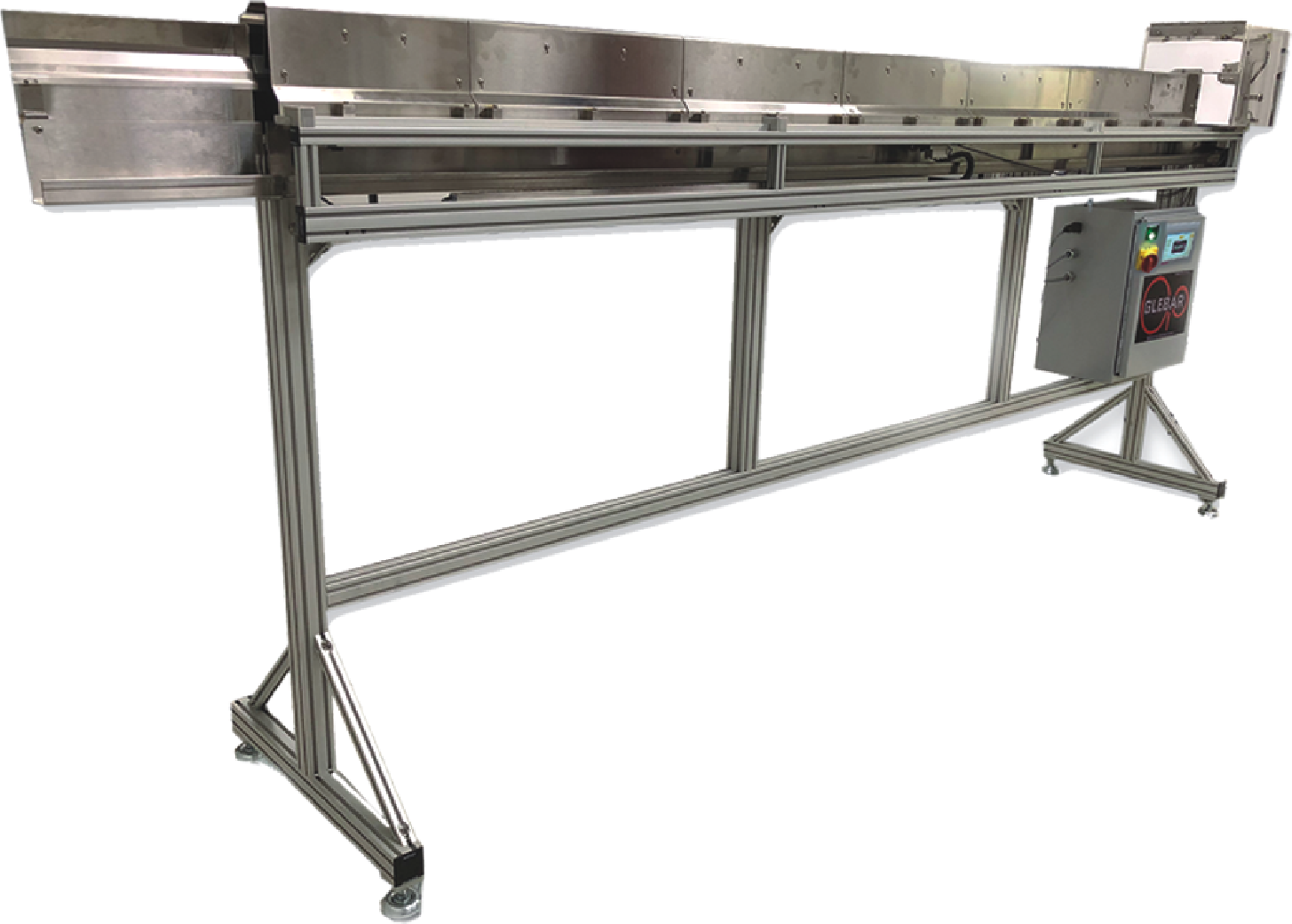

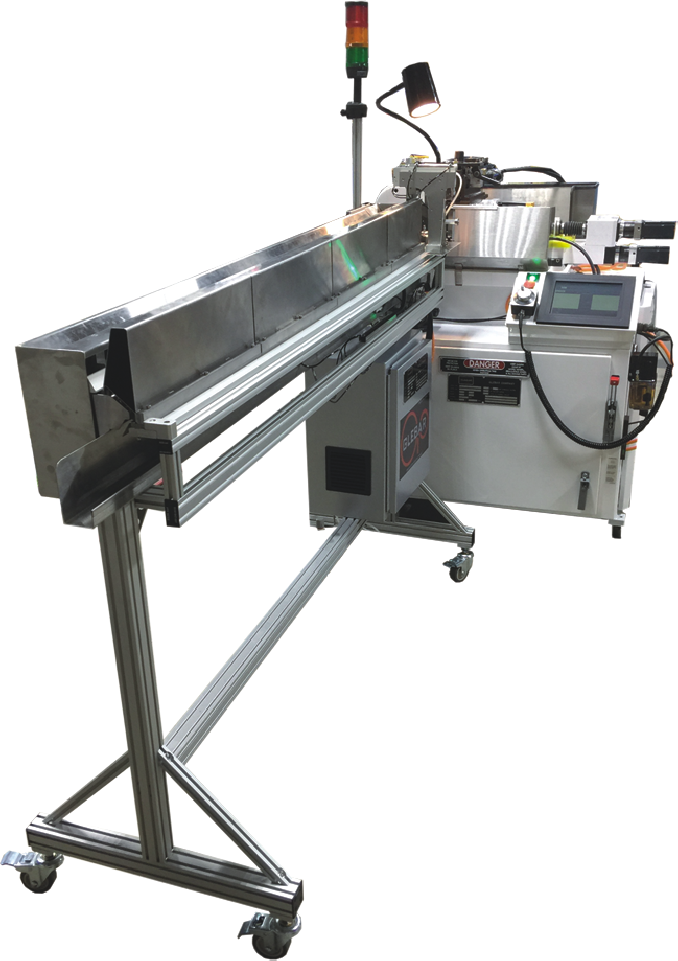

全自动精密材料输送系统

·  导丝和导管制造业更快、更可靠的进料系统；

·  真空进料，可送进6-16英尺的原料并且自动回收加工完的成品；

·  是一个独立设备，可以无缝连接和输送部件到第三方工艺设备；

·  允许多种操作模式，具有一个独立的循环模式，不需要从磨床得到指令。

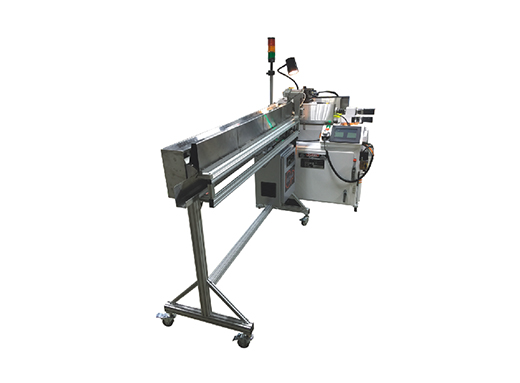

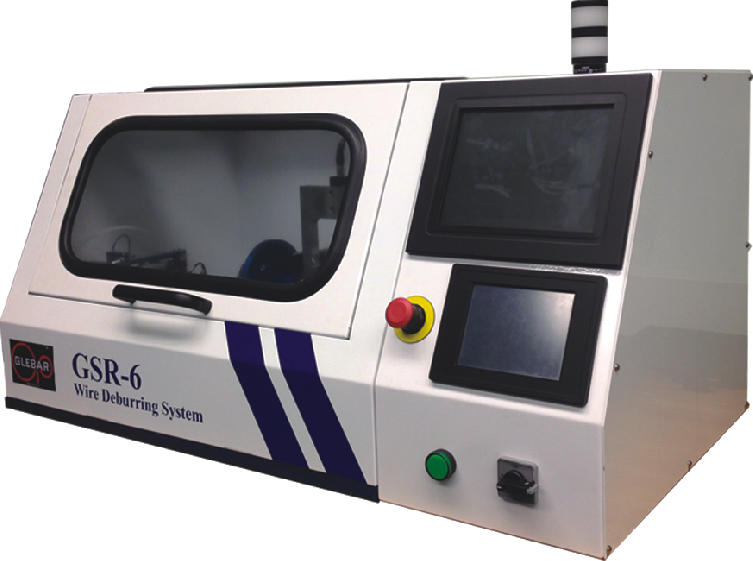

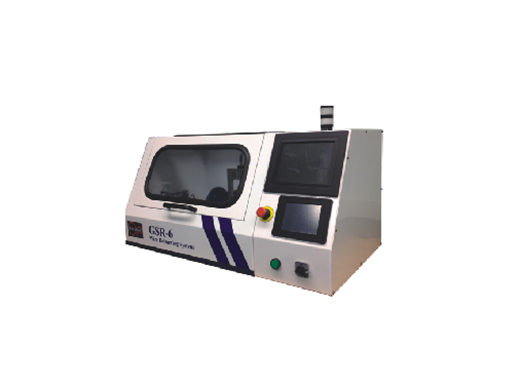

GSR-6导丝去毛刺系统

·  触摸屏控件，无需人工操作；

·  具有自动筛选不合格产品的能力

·  可预设置各种半径和倒角（亦可自定义配置）
