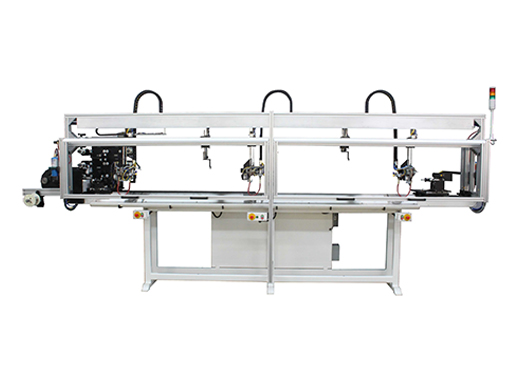

· 105P专为批量生产离散型线圈设计

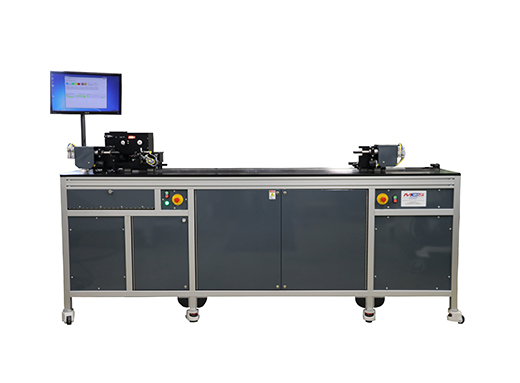

· 105L专为实验室用或小量生产离散型线圈设计

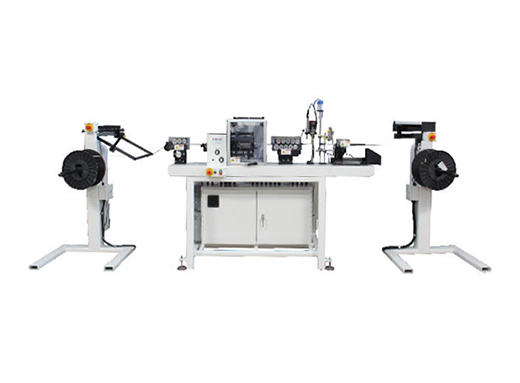

· 130专为批量生产连续型线圈设计

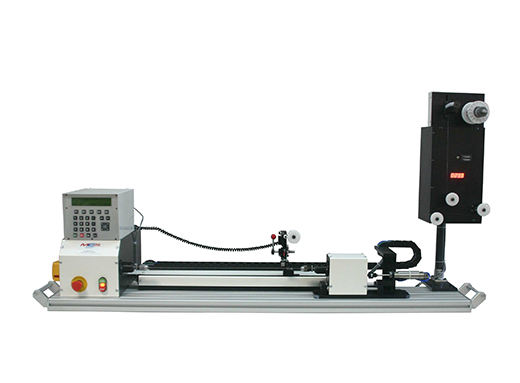

· 105B专为实验室用或研发离散型线圈设计
精密医用缠簧机
高速、高精度、操作简便、超常可靠性
MCS提供四种不同型号的医用缠簧机:
· 105P专为批量生产离散型线圈设计
· 105L专为实验室用或小量生产离散型线圈设计
· 130专为批量生产连续型线圈设计
· 105B专为实验室用或研发离散型线圈设计

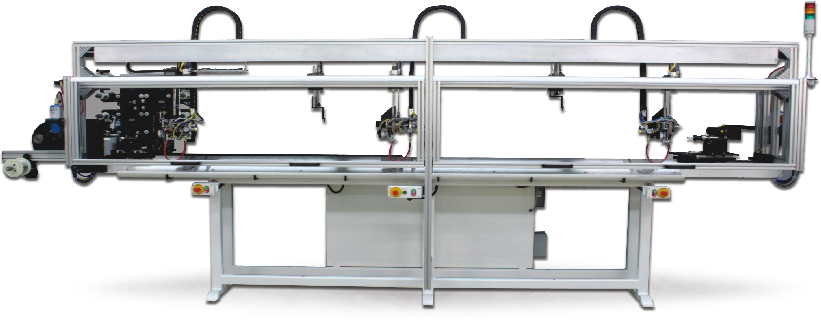

Model: 105P 生产型医用缠簧机
适用于高产量非连续长度缠簧
特点:
· 多媒体MCS4控制系统
· 自动装载直芯轴或成卷芯轴
· 绕线长度:1200mm~3657mm (48''~144'')
· 芯轴直径:0.025mm~6.35mm (.001''~.250'')
· 丝径范围:0.025mm~0.635mm (.001''~.025'')
· 节距可精确到:0.0001mm (.000001'')
· 可快速更换成多节距
· 有节距、无节距、可变节距
· 圆丝或扁丝缠簧
· 可编程的芯轴拉力· 可编程的缠丝拉力
· 电子同步的轴承配合
· 高分辨率定位反馈
可选配置:
· 闭环伺服送丝拉紧装置
· 全自动操作
· 手动或半自动重启
· 手动或气动夹头
· 单股丝或多股丝
· 单轴、双轴或三轴绕线
· 非接触的后角传感

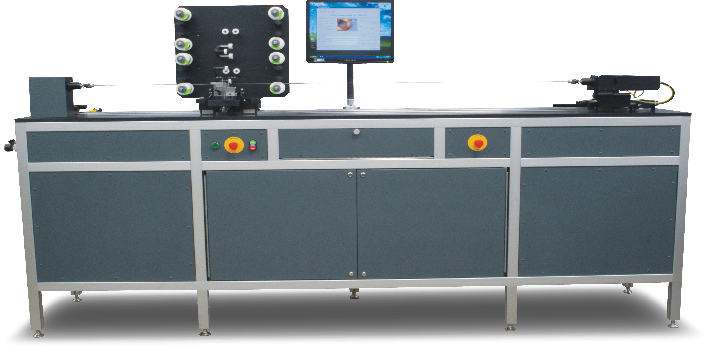

Model: 105L 实验室医用缠簧机
适用于实验室或小批量非连续长度缠簧
特点:
· 多媒体控制 MCS4系统
· 自动装载芯轴的预绕/绕制
· 绕线长度: 300mm~3657mm (12''~144'')
· 芯轴直径: 0.025mm~6.35mm (.001''~.250'')
· 丝径范围: 0.025mm~0.635mm (.001''~.025'')
· 节距可精确到: 0.0001mm (.000001'')
· 可快速更换成多节距· 有节距、无节距、可变节距
· 圆丝或扁丝缠簧
· 可编程的芯轴拉力
· 可编程的缠丝拉力
· 电子同步的轴承配合
· 高分辨率定位反馈
· 仅单轴绕丝
可选配置:
· 闭环伺服送丝拉紧装置
· 全自动操作
· 手动或半自动重启
· 手动或气动夹头
· 单股丝或多股丝
· 非接触的后角传感

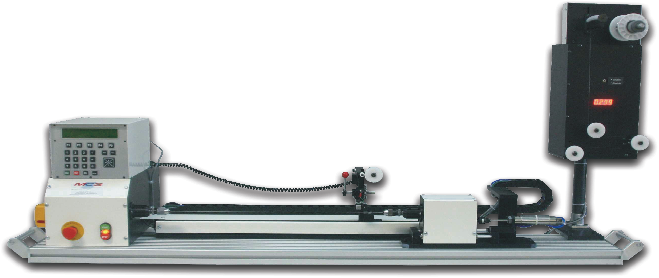

Model: 105B 台式医用缠簧机
适用于实验室或研发用非连续长度缠簧
特点:
· MCS1嵌入式控制
· 绕丝长度:300mm~1200mm (12''~48'')
· 芯轴直径: 0.025mm~6.35mm (.001''~.250'')
· 丝径范围:0.025mm~0.635mm (.001''~.025'')
· 节距可精确到:0.0001mm (.000001'')
· 可快速更换成多节距
· 有节距、无节距、可变节距
· 圆丝或扁丝缠簧
· 可编程的芯轴拉力
· 可编程的缠丝拉力
· 电子同步的轴承配合
· 单股丝或多股丝
· 手动夹头
可选配置:
· 闭环伺服送丝拉紧装置
· 脚踏控制主轴旋转
· 多媒体MCS4控制
· 非接触的后角传感
Model: 130 连续缠簧机
适用于高产量连续长度缠簧
特点:
· 多媒体控制MCS4
· 全自动操作
· 绕丝长度: 无限
· 芯轴尺寸:0.025mm~6.35mm (.001''~.250'')
· 丝径范围:0.025mm~0.635mm (.001''~.025'')
· 圆丝或扁丝缠簧
· 伺服电机牵引速度:7620mm/分钟 (300 inch/min)
· 伺服电机轴转速:3000 转/分钟 (3000 RPM)
· 节距可精确到:0.0001mm (.000001'')
· 可快速更换成多节距
· 产品长度直接读取
额外可选配置
· 额外定制 I/O 开关选择
· 粘附应用和UV固化
· 条码扫描仪的数据输入
· 闭环伺服放线张力装置
· 高速转轴达10,000 RPM
· 在线加热空气去应力处理/镍钛退火
· 激光烧蚀
· 脚轮水平测量
· 指示灯
· 可编程的气动芯轴辅助
· 带可选择测量软件的光学视像系统
· 丝材矫直机
